Here we can see some of the calculations that I usually carry out throughout my work.
To learn more about any of them send me an email.

My last calculations

Mis últimos cálculos

I miei ultimi calcoli fatti

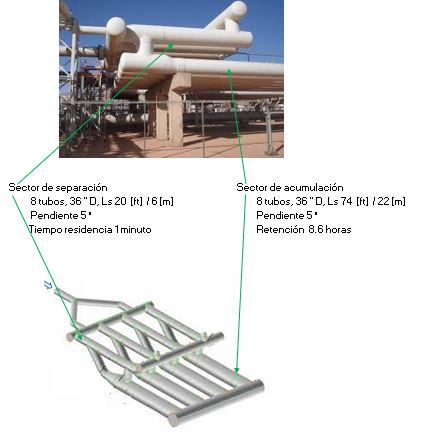

Under the operating conditions given by the client, the slug catcher was designed with a program developed in Excel. The program determines the physical properties of the fluid, using different correlations and with them it predicts the type of flow present, then the dimensions of the necessary "slug-catcher" are determined.
In this case, the selected Slug-Catcher was of the finger type, a design consisting of a series of large-diameter pipes located in parallel whose arrangement provides for a slight slope to allow the separation of the gas-liquid.
The properties of the oil to be separated can be obtained in the laboratory using a combination of flash and differential vaporization experiments. If we have these data, they are the ones we should use. In this case, since they were not available, the program estimated them using empirical correlations.

Nelle condizioni operative fornite dal cliente, il cacciatore di lumache è stato progettato con un programma sviluppato in Excel. Il programma determina le proprietà fisiche del fluido, utilizzando diverse correlazioni e con esse prevede il tipo di flusso presente, quindi vengono determinate le dimensioni del necessario "slug-catcher".
In questo caso lo Slug-Catcher prescelto era del tipo finger, un progetto costituito da una serie di tubi di grande diametro posti in parallelo la cui disposizione prevede una leggera pendenza per consentire la separazione del gas-liquido.
Le proprietà dell'olio da separare possono essere ottenute in laboratorio utilizzando una combinazione di esperimenti di vaporizzazione flash e differenziale. Se abbiamo questi dati, sono quelli che dovremmo usare. In questo caso, non essendo disponibili, il programma li ha stimati utilizzando correlazioni empiriche.

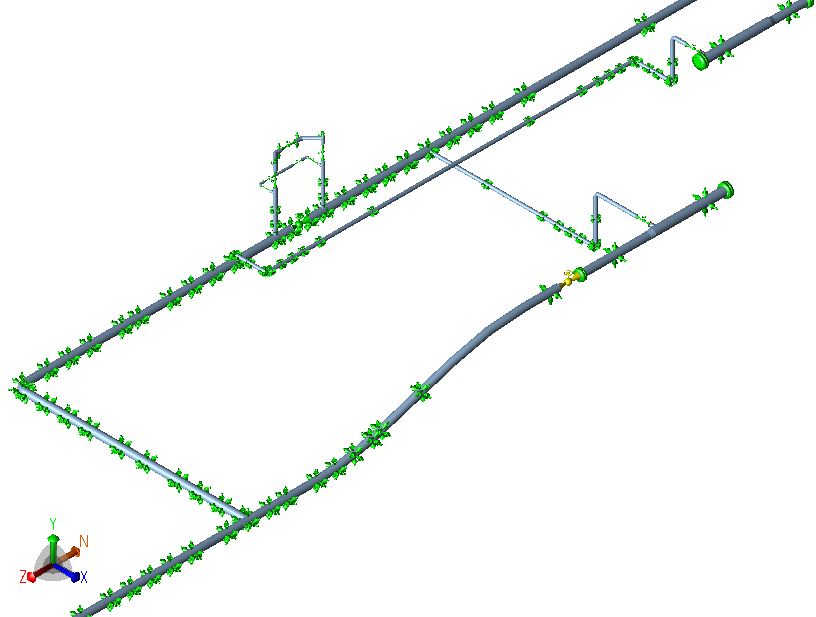

The study of stresses and deformations corresponding to the Scraper Traps of a gas compressor station was carried out, in order to determine if said facilities met the requirements indicated in the application codes.
The Launcher and Receiver Traps were analyzed together with their pressurization lines.
The calculation was carried out according to the ASME B 31.8 Code using the CAESAR II software.
The tensions in the shell of each trap were also evaluated with the NozzlePro software.

È stato effettuato lo studio delle sollecitazioni e delle deformazioni corrispondenti ai Scraper Traps di una centrale di compressione gas, al fine di determinare se tali strutture soddisfacessero i requisiti indicati nei codici applicativi.
Le trappole del lanciatore e del ricevitore sono state analizzate insieme alle loro linee di pressurizzazione.
Il calcolo è stato effettuato secondo il codice ASME B 31.8 utilizzando il software CAESAR II.
Anche le tensioni nei corpi di ogni trappola sono state valutate con il software NozzlePro.

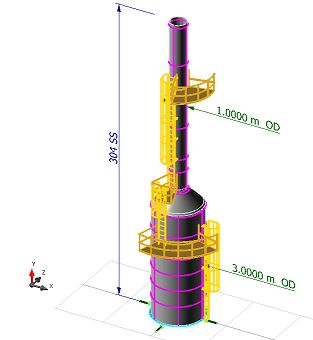

The calculation of the washer tank was carried out using the MecaStack program for the envelope and its reinforcements and the RamElements program for the structure of the stairs and platforms.
Only cone and lower cylinder were considered, implementing the necessary corrections to comply with the ASME STS-1 design code.
The loads of the upper cylinder were supported by a trestle of profiles.
With the RAMElements program, in addition to verifying and calculating the necessary sections for the trestle, stairs and platforms, it allowed us to obtain the localized stresses in the shells induced by the supports of these elements.

Il calcolo della cisterna di lavaggio è stato effettuato utilizzando il programma MecaStack per l'involucro ei suoi rinforzi e il programma RamElements per la struttura delle scale e delle piattaforme. Sono stati presi in considerazione solo il cono e il cilindro inferiore, implementando le correzioni necessarie per conformarsi al codice di progettazione ASME STS-1. I carichi del cilindro superiore erano sostenuti da un cavalletto di profilati. Con il programma RAMElements, oltre a verificare e calcolare le sezioni necessarie per il traliccio, le scale e le pedane, ci ha permesso di ottenere le sollecitazioni localizzate nei gusci indotte dagli appoggi di questi elementi.

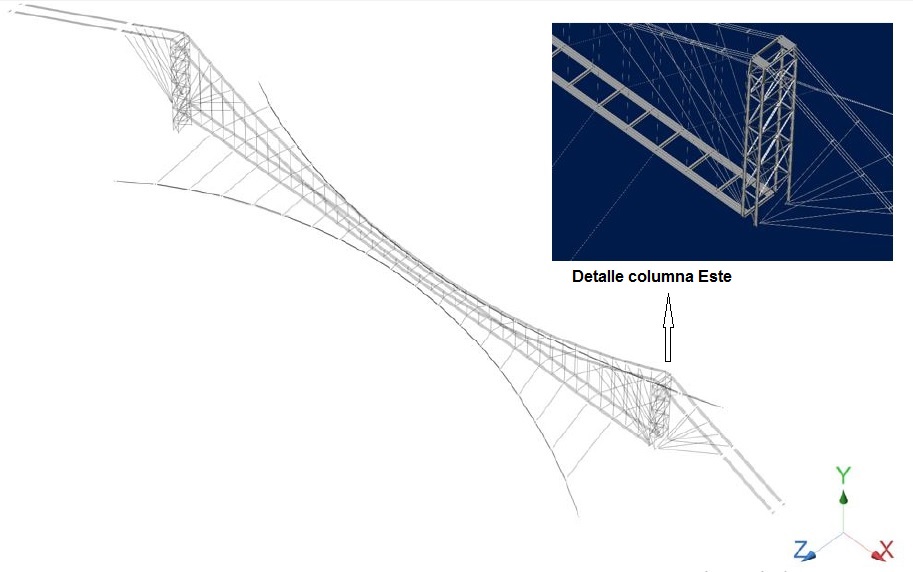

The elements of the bridge were modeled and verified when loaded with additional pipes. The model was made with cable type finite elements and the Ram elements program was used. The bridge has two columns / towers (south and north), lateral and horizontal hangers, catenaries, roadway / walkway, lateral and main concrete blocks. The road has an extension of 109.79 meters, and the heights of the towers are 20.87 meters. The cables were verified as being the elements considered to have the least resistance and the structure as a simplified modeling of the deck and towers based on the data and considerations of the supplied documentation.

Gli elementi del ponte sono stati modellati e verificati quando caricati con tubi aggiuntivi. Il modello è stato realizzato con elementi finiti di tipo cavo ed è stato utilizzato il programma Ram elements. Il ponte ha due pilastri/torri (sud e nord), pendini laterali e orizzontali, catenarie, carreggiata/passerella, blocchi di cemento laterali e principali. La strada ha un'estensione di 109,79 metri e l'altezza delle torri è di 20,87 metri. I cavi sono stati verificati come gli elementi ritenuti meno resistenti e la struttura come modellazione semplificata dell'impalcato e delle torri sulla base dei dati e delle considerazioni della documentazione fornita.

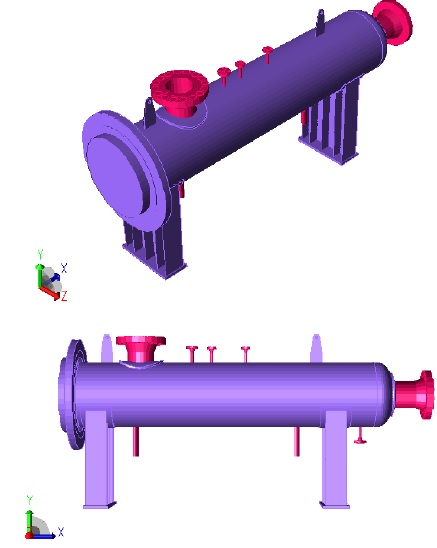

Initially, I did the pressure vessel calculations with the Excel sheets that I made myself.
Today I use PVElite, and I use my old spreadsheet to check that the calculations match. It's my way of doing a cross check.
What is illustrated is a separator for which I had to make a first run for the main body and a second run for the secondary.
The design code adopted was ASME, Section VIII, Division 1.

Inizialmente, ho fatto i calcoli del recipiente a pressione con i fogli Excel che ho realizzato io stesso.
Oggi uso PVElite e utilizzo il mio vecchio foglio di calcolo per verificare che i calcoli corrispondano. È il mio modo di fare un controllo incrociato.
Quello illustrato è un separatore per il quale ho dovuto effettuare una prima passata per il corpo principale ed una seconda passata per il secondario.
Il codice di progettazione adottato era ASME, Sezione VIII, Divisione 1.

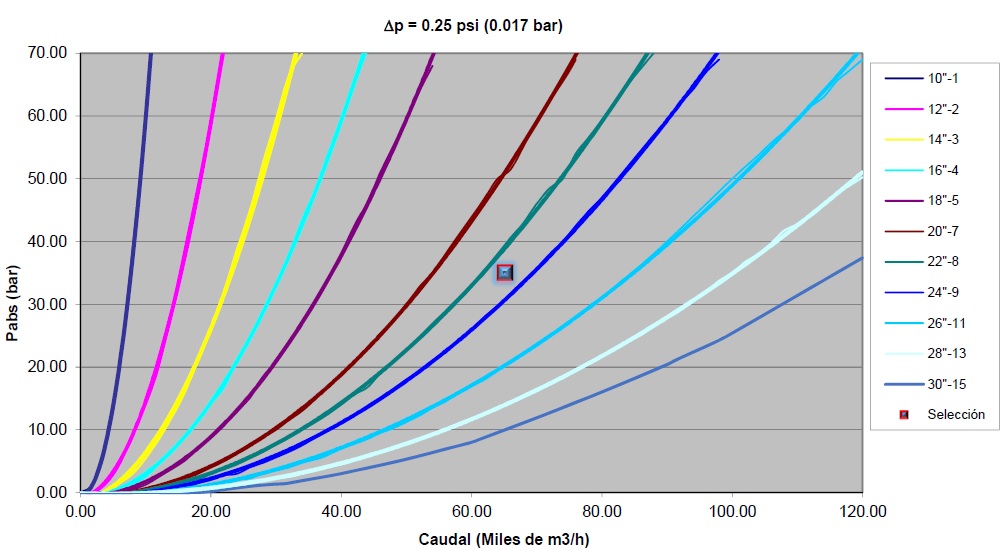

This process calculation memory corresponds to the equipment shown in the previous item.
I determined the quantity and number of filters necessary to achieve the separation of dust and oil drops from a gas stream.

Questa memoria di calcolo del processo corrisponde all'apparecchiatura mostrata nella voce precedente.
Ho determinato la quantità e il numero di filtri necessari per ottenere la separazione di polvere e gocce d'olio da un flusso di gas.

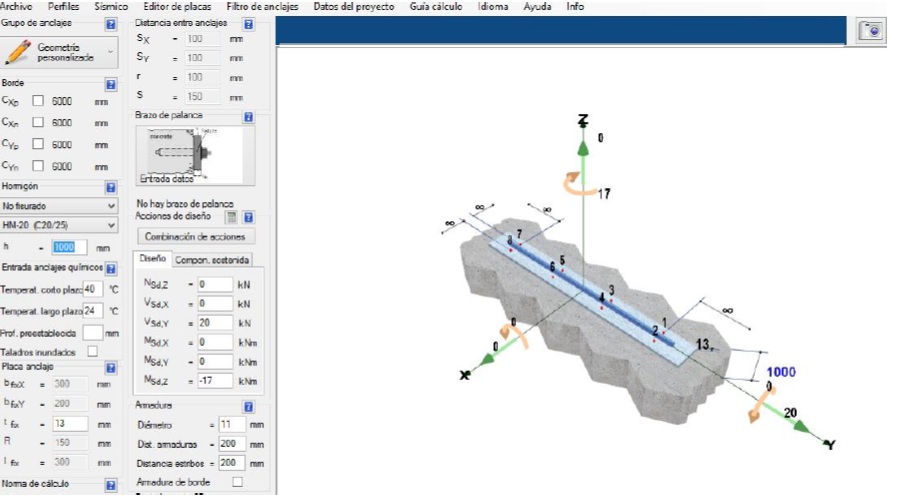

The anchor selection program is used in which the geometry and loads obtained are indicated.
This allows the calculation of the ideal anchorage according to European design methods; It also saves me time by automatically giving the behavior of the anchor based on its application and detail of loads, defining the optimal anchor for the given application.

Viene utilizzato il programma di selezione degli ancore in cui sono indicate la geometria e i carichi ottenuti.
Ciò consente il calcolo dell'ancoraggio ideale secondo metodi di progettazione europei; Inoltre mi fa risparmiare tempo dando automaticamente il comportamento dell'ancora in base alla sua applicazione e al dettaglio dei carichi, definendo l'ancora ottimale per la data applicazione.

Recipientte LNG

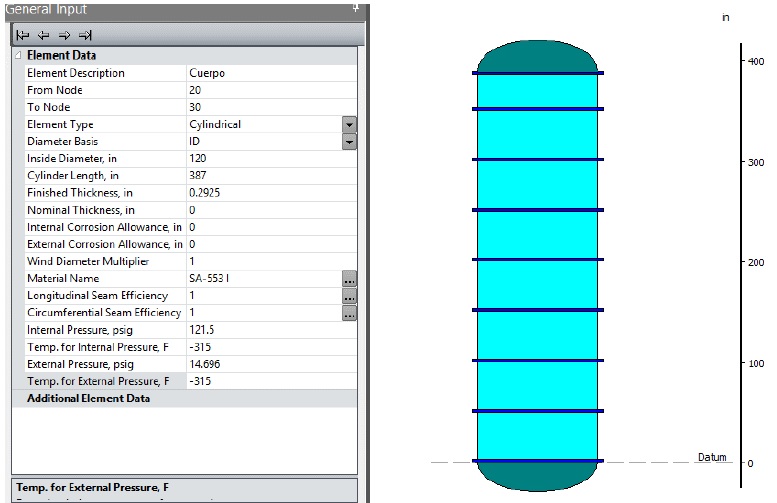

The internal tank of the cryogenic equipment that originally contained LNG (liquefied natural gas) was verified and is intended to be used to store LN2 (liquid nitrogen). The external tank will be subject to the same conditions for both LNG and LN2, so it did not need to be verified. The verification calculation was carried out with the PVelite program and ASME div1 was used as the design code. I assumed that the equipment does not have any structural failure or thickness reduction and that it was fit for service. Finally, the relief devices for the new conditions were verified.

È stato verificato il serbatoio interno dell'apparecchiatura criogenica che originariamente conteneva GNL (gas naturale liquefatto) destinato ad essere utilizzato per lo stoccaggio di LN2 (azoto liquido). Il serbatoio esterno sarà soggetto alle stesse condizioni sia per il GNL che per il LN2, quindi non è stato necessario verificarlo. Il calcolo di verifica è stato effettuato con il programma PVelite e come codice di progetto è stato utilizzato ASME div1. Ho ipotizzato che l'apparecchiatura non presentasse cedimenti strutturali o riduzioni di spessore e che fosse idonea al servizio. Infine, sono stati verificati i dispositivi di rilievo per le nuove condizioni.

Edificio RamElements

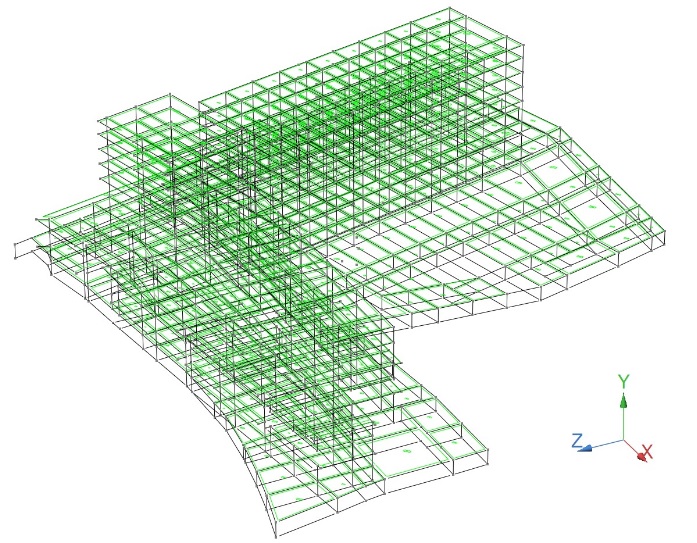

The overall development of the building with a metallic structure was carried out. The purpose of the calculation was to make a first estimate of the weight of these structures. Then the final project based on the preliminary was made. The building corresponded to one with commercial premises on the ground floor, a shopping mall, and functional units of the residential type and offices. Originally the structure is resolved partly with metallic structures and partly in concrete. In this calculation, the entire metal structure was assumed.

È stato eseguito lo sviluppo complessivo dell'edificio con struttura metallica. Lo scopo del calcolo era quello di fare una prima stima del peso di queste strutture. Quindi è stato realizzato il progetto definitivo basato sul preliminare. L'edificio corrispondeva a uno con locali commerciali al piano terra, un centro commerciale, e unità funzionali di tipo residenziale e uffici. Originariamente la struttura è risolta in parte con strutture metalliche e in parte in calcestruzzo. In questo calcolo è stata presa in considerazione l'intera struttura metallica.

Aero - HTRI

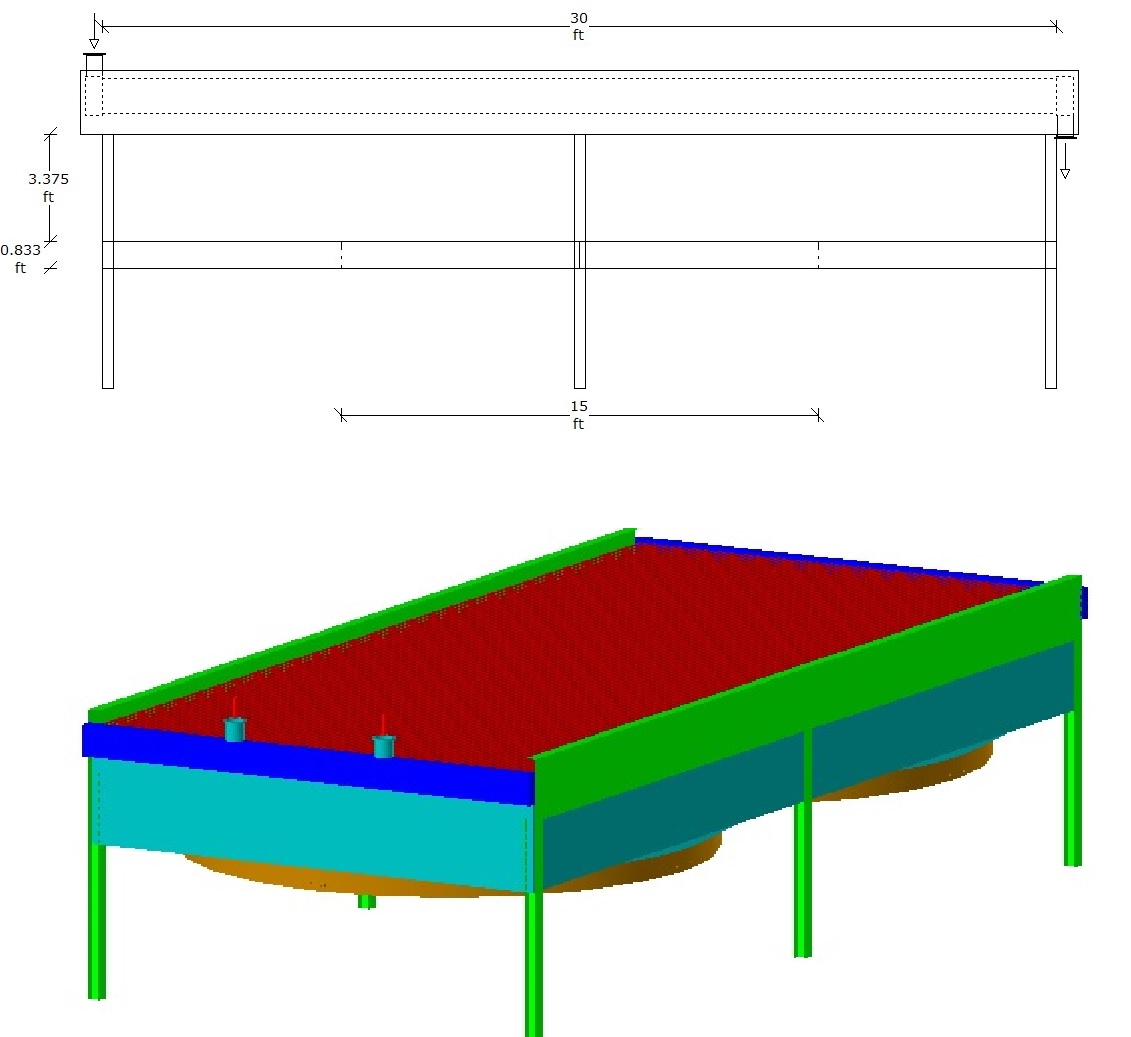

The aircooler for a gas compression plant was calculated. The gas in process is cooled by circulating it through the bundles of a dry cooler and using ambient air as a coolant. With the flow data to be cooled and the design inlet and outlet temperatures and the air temperature, I obtained with the HTRI program the necessary dimensions, number, diameter and length of tubes.

È stato calcolato l'aircooler per un impianto di compressione del gas. Il gas in lavorazione viene raffreddato facendolo circolare attraverso i fasci di un dry cooler e utilizzando l'aria ambiente come refrigerante. Con i dati di portata da raffreddare e le temperature di ingresso e uscita di progetto e la temperatura dell'aria, ho ottenuto con il programma HTRI le necessarie dimensioni, numero, diametro e lunghezza dei tubi.

Intercambiador

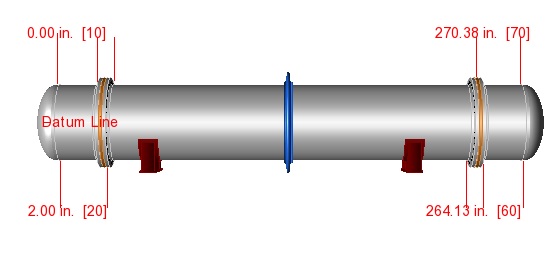

This fixed tubular plate heat exchanger was fully designed and calculated, that is, the corresponding thermodynamic and mechanical calculation was carried out. In addition to calculating the thickness of the plates, heads and casing, I had to calculate an expansion bellows as there were large temperature differences between the different materials.

Questo scambiatore di calore a piastre tubolari fisse è stato completamente progettato e calcolato, ovvero è stato eseguito il corrispondente calcolo termodinamico e meccanico. Oltre a calcolare lo spessore delle piastre, delle testate e dell'involucro, ho dovuto calcolare un soffietto di dilatazione in quanto vi erano grandi differenze di temperatura tra i diversi materiali.
